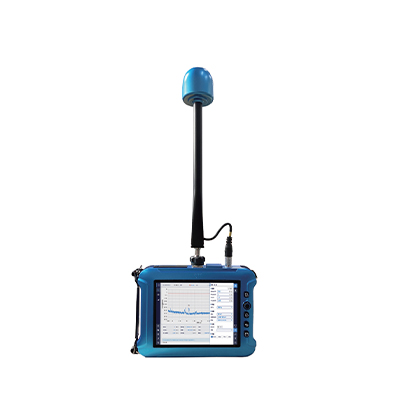

OS-4P-选频式电磁辐射监测仪
频率范围：9kHz～6GHz
频率误差：＜被测频率的10-4数量级
分辨率带宽（RBW）：1Hz～10MHz（以1,2,3,5为步进）
检波方式：RMS、峰值
产品详情
OS-4P选频式电磁辐射监测仪充分综合当前国内外相关电磁环境监测标准，基于CMA质量管控要素，开发的全流程智能监测和数据管理软件，极大的简化测量过程提升用户监测效率。
应用于2G、3G、4G、5G（含5G毫米波频段）移动通信基站、广播电视以及民用雷达的电磁辐射选频监测。支持配置中短波电磁场探头LF-30用于中波广播、短波广播以及高频电磁场的电磁辐射选频监测。支持配置低频电磁场探头LF-01D用于交流输变电工程、车辆轨道交通的电磁环境选频监测。
产品特征
技术参数
射频参数 | |||||
频率 | 频率范围 | OS-4P | OS-4PAdv | OS-4PPro | OS-4P EP |
9kHz～6GHz | 9kHz～9.5GHz | 9kHz～20GHz | 9kHz～40GHz | ||
频率误差 | ＜被测频率的104数量级 | ||||
内部基准（10MHz） | 老化率：<1ppm/年 | ||||
温漂：<1ppm/℃ | |||||
分辨率带宽（RBW） | 范围 | 1Hz～10MHz（以1,2,3,5为步进） | |||
检波方式 | RMS、峰值 | ||||
幅度 | 显示范围 | DANL～+23dBm（>30MHz） DANL～+10dBm（100kHz～30MHz） | |||
绝对电平精度 | ±1.5dB | ||||
射频输入 | 接口类型 | N型母头，50Ω | |||
最大安全输入电平 | +23dBm（平均连续功率,＞30MHz） | ||||
最大直流输入电压 | 12VDC | ||||
输入衰减器范围 | 0至30dB，1dB步进 | ||||
1dB压缩点 | +10dBm | ||||
天线数据接口 | 多芯航空插头，控制三轴全向天线，自动识别天线并获取天线的天线因子 | ||||
符合标准
● 《电磁环境控制限值》(GB8702-2014)
● 《辐射环境保护管理导则电磁辐射监测仪器和方法》（HJ/T 10.2-1996）
● 《交流输变电工程电磁环境监测方法》（试行）（HJ 681-2013）
● 《移动通信基站电磁辐射环境监测方法》（HJ972-2018）
● 《5G移动通信基站电磁辐射环境监测方法（试行）》（HJ1151 -2020）
● 《工作场所物理因素测量 第3部分：1Hz-100kHz电场和磁场》（GBZ/T189.3-2018）
● 《电磁辐射暴露限值和测量方法》（GJB5313A-2017）
● 《限制电磁场暴露的导则（100kHz-300GHz）》（ICNIRP2020导则）
● 《限制时变电场和磁场暴露的导则（1Hz-100kHz）》（ICNIRP2010导则）
● 《用于人体暴露评估的移动通信基站射频场强、功率密度和比吸收率的测量》（IEC62232-2022）
● 《关于人体电磁暴露的直流磁场、1Hz-100kHz交流电场和交流磁场的测量-第一部分：测量仪器的要求》（IEC61786-1-2013）
● 《Measurement of radio frequency electromagnetic fields to determine compliance with human exposure limits when a base station put into service》（ITU-T K.100-201907）
● 《中波广播发射台电磁辐射环境监测方法》（HJ1136-2020）
● 《短波广播发射台电磁辐射环境监测方法》（HJ1199-2021）
● 《投入运营基站的射频电磁场测量及其人体暴露限值符合性判定》（YD/T3731-2020）
应用范围
5G移动通信基站电磁辐射环境监测
5G、4G、3G、2G共址移动通信基站的电磁辐射环境监测
空中交通管制雷达、场面监视雷达和气象雷达及其他雷达的电磁辐射监测
导航台、卫星地球站、数字微波接收站等的射频电磁场监测
长波、中波、短波、超短波等广播电视发射设施中短波及射频电磁场监测
高频感应炉、烘干设备、微波炉、微波理疗、核磁共振等工科医设备电磁泄漏监测
交流输变电工程、家用电器、车辆、轨道交通等场所低频电磁场监测
工作场所1Hz~100KHz电磁场、高频电磁场、超高频辐射、微波辐射职业卫生测量；
电磁环境质量及安全评估
国防电子对抗电磁曝露测量及安全评估
